玻璃鋼制品廠家很多，一般來說，玻璃鋼應(yīng)用在很多行業(yè)上都能帶來極大的便利性與安全性。
玻璃纖維增強(qiáng)塑料是以不飽和聚酯樹脂為基體制作的增強(qiáng)塑料，稱為不飽和聚酯樹脂玻璃鋼。它以價格低廉，工藝性好，固化后綜合性能好，越來越廣泛的應(yīng)用于建筑、防腐、造船、交通運輸、汽車行業(yè)、電器工業(yè)等方面。不但可用做裝飾件，還可以做為結(jié)構(gòu)材料應(yīng)用。尤其在小批量生產(chǎn)中，采用玻璃鋼制品可降低成本，縮短生產(chǎn)周期，減小工裝費用，提高零件質(zhì)量。
一、車間的條件：車間應(yīng)通風(fēng)良好并保持干燥，相對濕度應(yīng)小于80％。溫度應(yīng)在15℃-25℃，并避免過堂風(fēng)。否則易造成苯乙烯揮發(fā)量過大，使樹脂固化不完全，制品表面發(fā)粘。
二、材料保管：庫房溫度應(yīng)低于20℃。樹脂保管期不得超過其貯存期，玻璃纖維應(yīng)放在干燥的地方。促進(jìn)劑也不得超過其貯存期。樹脂、固化劑應(yīng)該存放在遠(yuǎn)離工作場所的陰涼地方。固化劑與促進(jìn)劑應(yīng)遠(yuǎn)離。固化劑不能與紙張、棉花或其他纖維素織物接觸，否則易引起自燃。

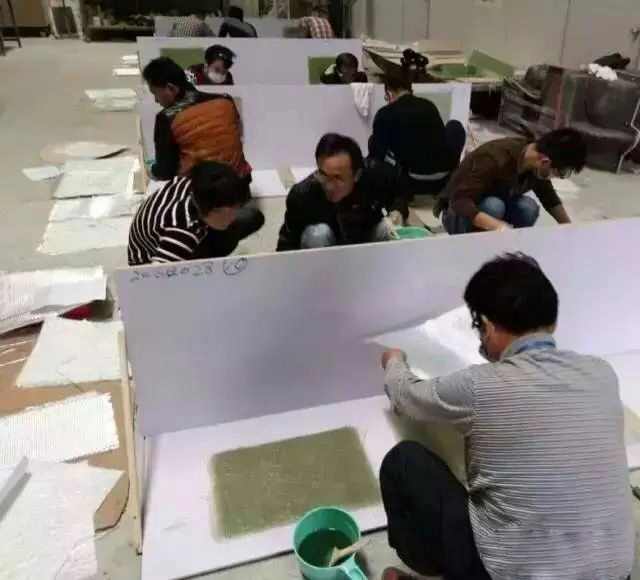

三、工具：玻璃鋼生產(chǎn)中需要的工具有：配膠桶、膠桶、毛刷、剪刀、手套、銼刀、輥子及一些小型電動工具。
四、工藝裝備（成形模）的選擇：按照零件外觀要求選擇陰模成型或陽模成型，貼胎面為光滑面。按照圖紙或樣板制造生產(chǎn)母模。按照生產(chǎn)母模制造成型模。成型模和母模的材質(zhì)可以是金屬、木質(zhì)、石膏、環(huán)氧樹脂加填料以及玻璃鋼等。
五、樹脂種類的選擇：不飽和聚酯樹脂是指具有線型結(jié)構(gòu)的可溶的、分子量不高而主鏈上同時具有重復(fù)酯鍵和不飽和雙鍵的有機(jī)高分子化合物。成品出廠時的狀態(tài)是線型不飽和聚酯的苯乙烯溶液，不能長期保存，其固化后產(chǎn)物為苯乙烯與不飽和聚酯的體型結(jié)構(gòu)共聚物，具有不溶不熔的特性。由于分子結(jié)構(gòu)不同，其產(chǎn)品性能也不盡相同。所以有不同的樹脂牌號，按性能可分為通用型、防腐型、自熄型和耐熱型等。常用的為通用型有191DA#、191DC#等，其性堅硬剛性較大，可用于做玻璃鋼制品。196#樹脂為柔性樹脂，可改善玻璃鋼制品的脆性。
六、促進(jìn)劑、固化劑的選擇：固化劑采用過氧化苯甲酰二丁酯糊，使用時需攪拌均勻。促進(jìn)劑采用環(huán)烷酸鈷苯乙烯溶液，紫色液體。

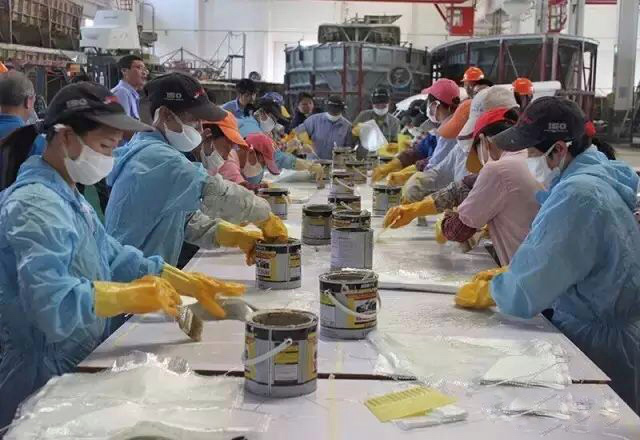

七、增強(qiáng)劑：玻璃纖維為主要增強(qiáng)劑。包括表面氈，短切纖維氈，碳纖維及各種布。增強(qiáng)劑的含量將影響玻璃鋼制品的性能。增強(qiáng)劑含量過少會影響制品的剛性，使脆性過大。含量過多，易造成制品浸漬不良，產(chǎn)生分層。制品韌性差。手糊主要采用無捻織物及短切氈等。
表面氈：定長單絲粘結(jié)成很簿的一種氈，它浸膠速度快且能吸收比較多量的樹脂，復(fù)蓋適宜性好?？捎糜阡亸?fù)玻璃鋼制品表面，掩蓋玻璃纖維，增強(qiáng)膠衣樹脂層的強(qiáng)度，使制品表面光滑。一般用016玻璃纖維布代替。
短切纖維氈：由一定長度的短切纖維，在平面上均勻地交錯迭織之后，用粘結(jié)劑將其粘緊而成的一種氈。可吸收大量樹脂，可以與無捻織物混合使用或單獨使用。
平紋布、斜紋布：這兩種布除氣泡性好，浸膠易透，鋪復(fù)性好。厚度有0.1mm;0.2mm;0.3mm;0.4mm等。覆蓋制品表面，可增加制品美觀。
碳纖維：強(qiáng)度好，價格貴，如無特殊要求，一般很少采用?？筛鶕?jù)零件外觀要求和結(jié)構(gòu)，采用不同厚度的氈和布。一般應(yīng)采用第一層用表面氈，第二層用短切氈，之后使用平紋布直至厚度的結(jié)構(gòu)。特殊情況可由工藝視情況選擇。
